航天部件清洗液體顆粒管控實踐方案

一、方案背景

航天液壓、伺服、閥類、管路及精密組件在清洗過程中，液體中的微米級不溶性顆粒易造成部件卡滯、磨損、密封失效、流道堵塞，直接影響飛行可靠性與在軌壽命。為滿足航天級清潔度要求，需對清洗液顆粒進行全過程定量管控、可檢測、可追溯，形成標準化檢測與控制方案。

二、方案目標

1. 明確清洗液顆粒檢測方法與判定標準，滿足NAS 1638、ISO 4406、GJB 5964等航天清潔度要求。

2. 實現對清洗液中≥0.5μm、≥1μm、≥5μm、≥15μm等關鍵粒徑顆粒精準計數與分級管控。

3. 建立“取樣—檢測—判定—處置”閉環流程，確保終洗合格后方可轉入下道工序。

4. 形成可重復、可驗證、可歸檔的檢測數據與實驗結論。

三、儀器和試劑

1. 主要儀器

- 普洛帝液體顆粒計數器（第八代雙激光窄光顆粒檢測傳感器，雙精準流量控制-精密計量柱塞泵和超精密流量電磁控制系統，可以對清洗劑、半導體、超純水、電子產品、平板玻璃、硅晶片、煤炭粒度等，產品的在線或離線顆粒監測和分析遮光式/光散射法，支持0.5μm～100μm粒徑）

- 超純水機（電阻率≥18.2MΩ·cm）

- 潔凈取樣瓶（預先清洗、烘干、顆粒空白驗證）

- 超聲波清洗機、潔凈工作臺（Class 100/Class 10）

- 電子天平、干燥箱、過濾裝置（配套濾膜）

- 恒溫恒濕環境監測儀

四、檢測步驟

1. 環境與空白驗證

在潔凈工作臺內，先對空白液進行顆粒檢測，確認本底顆粒滿足空白要求。

2. 取樣

對清洗過程中新液、循環液、終洗液分別規范取樣，避免外界污染。

3. 儀器校準與排氣

使用標準粒子校準顆粒計數器，排除管路氣泡。

4. 正式檢測

取定量體積清洗液，儀器自動檢測并記錄各粒徑顆粒數。

5. 平行樣復測

每組樣品至少平行檢測2次，數據偏差滿足要求方可采用。

6. 數據記錄與判定

記錄粒徑分布、顆粒濃度，對照航天等級判定合格/不合格。

7. 后處理

清洗儀器管路，歸位樣品，保留檢測記錄。

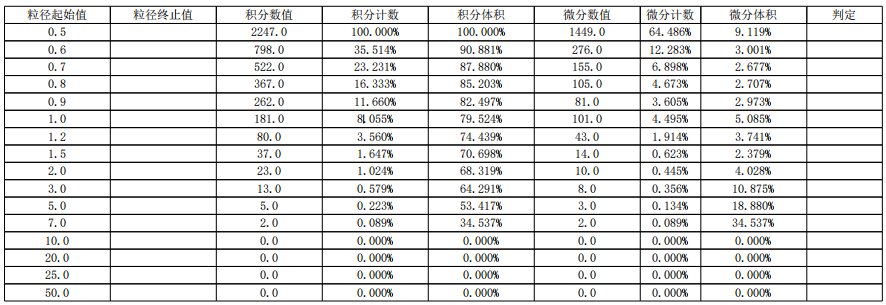

五、檢測數據

六、實驗結論

1. 本方案可穩定、準確完成航天部件清洗液中不溶性顆粒的定量檢測。

2. 本次檢測樣品顆粒濃度滿足航天關鍵部件清潔度管控指標，可放行使用。

3. 建議將本方案固化為工序作業指導書，實現新液、循環液、終洗液全流程監控。

4. 持續空白驗證與儀器校準，可保證長期檢測可靠性與數據可追溯性。
